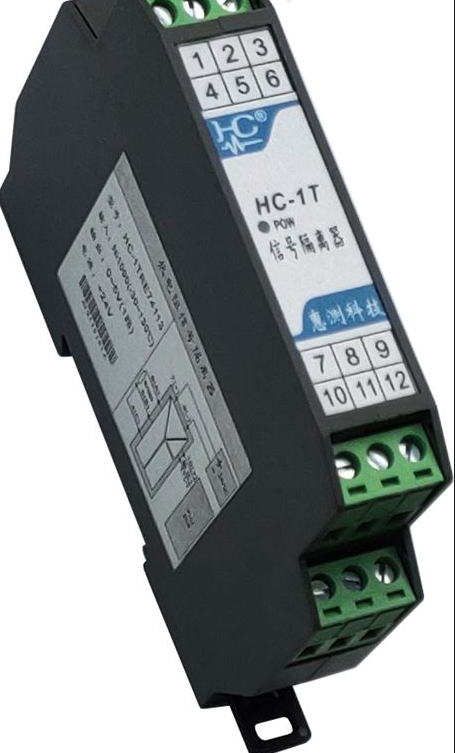

多路隔離采集模塊的使用規則涵蓋安裝、接線、配置、操作、維護及安全等多個方面，以下是詳細介紹：
一、安裝與接線規則
安裝環境
確保安裝環境干燥、通風，避免高溫、高濕或腐蝕性氣體，防止模塊性能下降或損壞。
采用標準DIN35導軌安裝時，需固定牢固，防止振動導致接觸不良；若為壁掛式安裝，需使用專用支架并確保水平。
電源接線
供電電壓需符合模塊要求（如12-30VDC或8-32VDC），避免過壓或反接。例如，某模塊輸入電壓超過30V可能導致電路損壞。
電源線需使用屏蔽電纜，并單獨走線，減少電磁干擾（EMI）。
信號輸入接線
電壓信號：接線時需區分正負極，避免短路。例如，0-10V信號需將正極接模塊輸入端，負極接公共端（COM）。
電流信號：二線制傳感器需外接24V電源，并將信號線與電源線串聯；三線制傳感器需單獨接電源正極、信號線和公共端。
熱電阻/熱電偶：需按模塊要求接線，如PT100采用三線制時，三根線需分別接模塊的R、R+、R-端子，以消除導線電阻影響。
通訊接線
RS485通訊需使用雙絞屏蔽電纜，A、B線分別接模塊的485+、485-端子，屏蔽層接地以減少干擾。
通訊距離超過100米時，需加裝RS485中繼器或降低波特率（如從115200bps降至9600bps）。
二、多路隔離采集模塊配置與操作規則
量程設置
每個通道可獨立配置量程（如0-5V、4-20mA），需通過上位機軟件或模塊按鍵操作。例如，某模塊需拆開外殼拔掉跳線帽，并在軟件中選擇電壓量程。
設置后需驗證量程是否正確，避免信號超出范圍導致采集錯誤。
通訊參數配置
模塊地址、波特率、數據位等參數需與上位機或PLC一致。例如，ModbusRTU協議默認地址為01，波特率為9600bps。
配置后需測試通訊是否正常，可通過讀取模塊寄存器值驗證。
數據采集與存儲
模塊需定期采集數據并存儲，存儲周期可根據需求設置（如每秒一次或每分鐘一次）。
數據存儲需考慮容量限制，避免溢出導致數據丟失。
三、維護與故障處理規則
日常維護
定期檢查模塊運行狀態指示燈，正常時指示燈常亮或閃爍，異常時需排查電源、信號。
清潔模塊表面灰塵，避免影響散熱；檢查接線是否松動，防止接觸不良。
故障處理
無數據顯示：檢查電源是否正常、通訊線是否接錯、模塊地址是否沖突。
數據異常：檢查信號輸入是否超出量程、傳感器是否損壞、模塊是否需要校準。
通訊中斷：檢查波特率設置、終端電阻是否匹配（RS485總線兩端需加120Ω終端電阻）。
校準與修復
模塊需定期校準以保證精度，校準周期根據使用環境而定（如每半年或每年一次）。
若模塊損壞，需聯系廠家維修或更換，避免自行拆卸導致進一步損壞。
四、多路隔離采集模塊的安全規則
防觸電
操作前需斷開電源，避免帶電接線；使用絕緣工具，防止觸電。
模塊外殼需接地，確保操作安全。
防爆
在易燃易爆環境中使用時，需選擇防爆型模塊，并遵守相關防爆標準（如ATEX認證）。
避免產生電火花，如需焊接接線，需在安全區域操作。
防干擾
模塊需遠離強電磁場（如大功率電機、變頻器），避免信號干擾。
通訊線需與動力線分開布線，距離建議大于30cm。
